Для обеспечения надёжного ввода электропитания в конструкцию входной двери рекомендуем использовать коммутационный блок в составе с гибким кабелепереходом или контактной группой (по Вашему выбору и в зависимости от состава системы СКУД).
С 1.04.2024 контроллер LED подсветки RGB не будет размещаться в "теле" ручки скобы, а будет вынесен в коммутационный блок.
Для заказов с LED подсветкой без RGB контроллера и коммутационного блока будет доступен только один цветовой вариант по Вашему выбору. Просим учитывать данные изменения при проектировании дверей, приёме заказов и консультациях заказчиков.

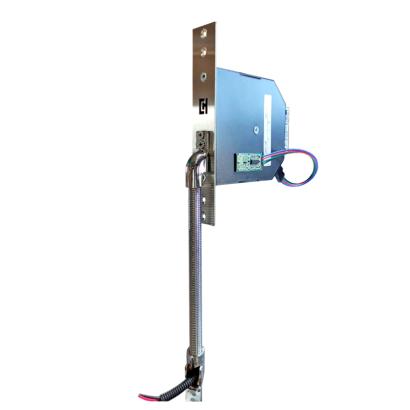

Состав комплекта:
- металлический корпус
- кабелепереход
- датчик движения Доплера
Описание
Коммутационной блок обеспечивает свободный доступ ко всем устройствам без демонтажа двери и ручки, что в разы облегчает сервисное обслуживание, гарантийный и постгарантийный ремонт. Монтируется в торцевой части дверного полотна и коробки.
Гибкий кабелепереход предназначен для защиты проводов, идущих от рамы к дверному полотну от механических повреждений. Врезная конструкция обеспечивает скрытый подвод кабеля к замку двери.
Датчик Доплера необходим для включения "приветственного света" LED подсветки на ручке. Способен определять движение объектов (препятствий) которые полностью или частично отражают радиоволны (люди, животные, металлы и т.д.), даже если они находятся за деревом (дверью), стеной (гипс, бетон), пластиками, стеклами и т.д.
В основу работы датчика заложен эффект Доплера - изменение частоты отражённой волны, вследствие движения излучателя, приёмника или отражателя. В данном модуле частота излучаемой им радиоволны меняется вследствие движения отражателя (препятствия). Модуль построен на базе чипа, который оснащён передатчиком и приёмником.
Датчик сработает если приёмник примет сигнал, частота которого незначительно отличается от частоты сигнала передатчика.
Особенностью установки данного датчика является необходимость наличия в внешнем металлическом полотне двери смотрового окна размером 50*20 мм для осуществления прохода радиосигнала, т.к. данный датчик не способен пропускать волны через металл. Поэтому из-за этой особенности подразумевается использование данного устройства с дверьми, в комплектации которых имеется внешняя декоративная МДФ панель, которая бы закрывала вырез.
(
